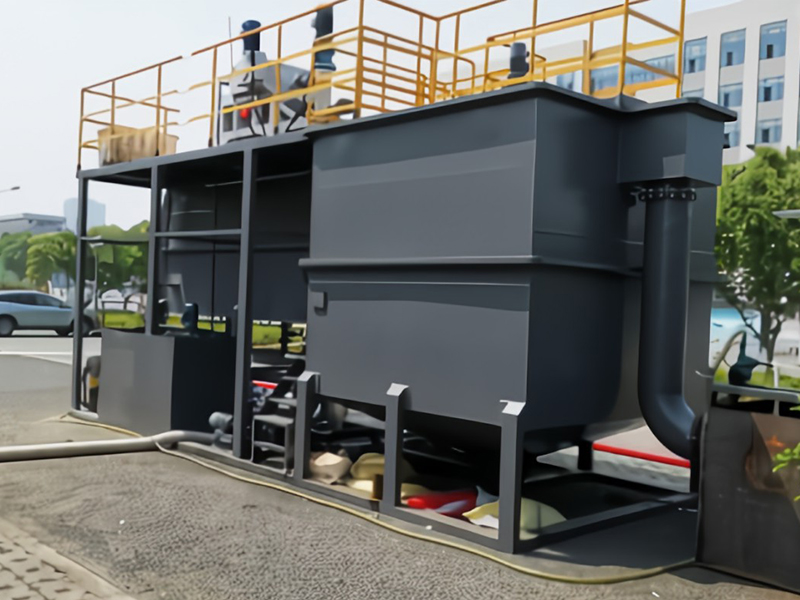

随着时代的进步，人们越来越重视环境保护，污水处理设备也在进步。浅层气浮是一种溶气系统在水中产生大量微小气泡，使空气以高度分散的小气泡形式附着在悬浮颗粒上，导致密度低于水的状态。它利用浮力原理漂浮在水面上，实现固液分离的水处理设备。

内部结构图说明:

（1）气浮槽：气浮槽是浅层气浮的底部和核心。内部结构由释放器、均匀分布器、污水管、出水管、污泥槽、刮泥板操作系统组成。释放器放置在气浮机的中心，是生产小气泡的关键设备。溶气罐中的水溶液气水与废水完全混合，突然释放，形成强烈的搅拌和涡流，产生20-80um的小气泡，然后附着在水中的絮凝增加，清水完全分离。

（2）操作系统：浅层气浮系统由溶气罐、储气罐、空气压缩机和高压泵组成。溶气罐是操作系统的关键组成部分，其效果是与空气完全接触，加速空气的完全均匀溶解。它是一个封闭的抗压钢罐，内部结构表明有挡板和隔板，可以加速空气和水环境的扩散和传质，提高溶解效率。

（3）制剂罐：浅层气浮底部去除效果是充分均匀溶解储存剂，其中两个为充分均匀溶解罐，配备搅拌设备，另外两个为制剂罐，体积根据处理水平和工作能力。
